火力发电模型汽轮机系统建模需要包括汽轮机的本体和各个热力系统，其中汽轮机的主体包括：高压缸、中压缸、低压缸2个、轴承箱、盘车装置等；热系统包括凝汽器，凝结水泵，低压加热器，除氧器，给水泵，高压加热器，凝结水管道，给水管道等。

火力发电模型汽轮机系统采用单轴、中间再热、双缸、双排汽、纯凝机组的结构设计。在高、中压力段，采用了合缸逆流，而在低压段则是三段式。中压透平属于冲动和反动混合。新的蒸汽从锅炉中流出，先流入主汽门，主汽门设置在汽机的左右两侧。接着，每一个都通过三个调整气门，进入一个高压蒸汽腔。每个调整汽门的开启，都是通过一个独立的油动源，根据来自调整系统的信号，调整到一个高压气缸中的蒸气流量。在调节阀的后面，通过六个导汽管将蒸汽导入高压缸的上下接口，通过高压缸的调整段，逆流到高压1-11级的高压叶片，再通过高压缸的下半段排气口送到锅炉进行再加热。来自锅炉的再热蒸汽经过位于汽缸前侧的再热主汽门、再热调节汽门回到中压汽缸。调节阀的出口与中压气缸的进气室以滑动方式相连接。在中压1~9段中，蒸汽经过中压1~9段做功后，由中低压连接管送至低压气缸的中部进汽接管。低压气缸是双流式，反动式。蒸汽从气缸的中间流入，经过低压气缸的进汽导向环，经过7个叶片的调节阀和电动机的7个叶片，然后排放到凝汽器。

汽轮机本体模型需要：高压合缸，低压缸，隔板，隔板，转子，叶片，高压喷嘴，大汽管，高压主汽阀2个，中压主汽阀2个，盘车。前部箱由：主油泵，紧急安-全装置，调速滑阀根据实际构造制作。汽轮机隔板和转子叶片按图纸加工成凹、扭外形，并按实际构造制造汽轮机、纵销、横销、立销、角销、死点、猫爪。上述设备零件采用不同颜色的 PMMA和部分金属材质。

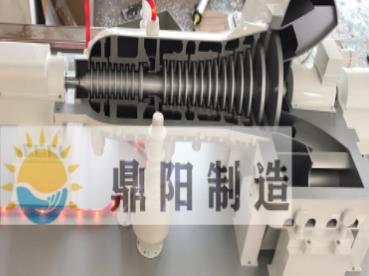

汽轮机本体模型主要是对经过模拟的空气冲击后转子的旋转过程进行仿真，可以看出缸内高压喷嘴、缸内隔板、隔板套、转子上叶片等。

火力发电模型汽轮机主要设备型号为：冷凝水泵，给水泵，低压加热器，高压加热器，除氧器和水箱，主蒸汽管，再热蒸汽管，主给水管，主凝结水管，主凝结水管等。副装置的模拟部分，以灯光模拟蒸汽、水的流动形态和装置的运行情况。

循环水系统模型需包括凝汽器、循环水泵、冷却水塔、循环水进出水管，凝汽器能显示循环水进水室、出水室、管束布置结构等。冷却水塔采用四分之一剖面显示内部结构。各凝结水泵，给水泵，循环水泵的模型在保证整体美观的情况下适当放大比例。
